ImageIR 8355

ImageIR8355是德国InfraTec 公司推出的高性能热像仪系列,采用640×512 像素的中波红外探测器,可实现 232Hz 全帧实时成像,同时完全不影响测量精度。ImageIR8355采用制冷型焦平面光子探测器,热分辨率优于 25mK,成像清晰、性能稳定,适用于科学研发和工业过程监控领域中要求严苛的工作场景。采用模块化结构设计的光学系统、探测器和接口部分,使该热像仪能够轻松适配众多应用和定制化需求。集成的触发接口可确保精确重复触发。多个可配置的数字输入和输出端口,既可用作热像仪的控制端口,也可作为数字控制信号发生器,用于控制外部设备。光学组件包括可更换的红外镜头以及针对特定应用的光阑、滤光片等。所有可更换的镜头均能配备电动对焦单元,可通过热像仪软件轻松操作。该电动对焦单元支持多种模式的精确、快速的远程控制自动对焦。

成立于1991年的德国InfraTec(英福泰克)是技术力量雄厚、经验丰富的高端红外成像系统专业制造商。研发设计
和制造高水平的红外成像系统是InfraTec的首要目标。InfraTec提供包括红外热像仪、红外光学镜头、专业软件、功
能组件,及定制化红外成像系统。

ImageIR8355系列科研级制冷式中波红外热像仪,具有成像速率高、热灵敏度高、测温精度高、分辨率高等特点。
采用640x512像素碲镉汞(MCT)探测器,具有良好的线性度,全幅成像速率可达232Hz。

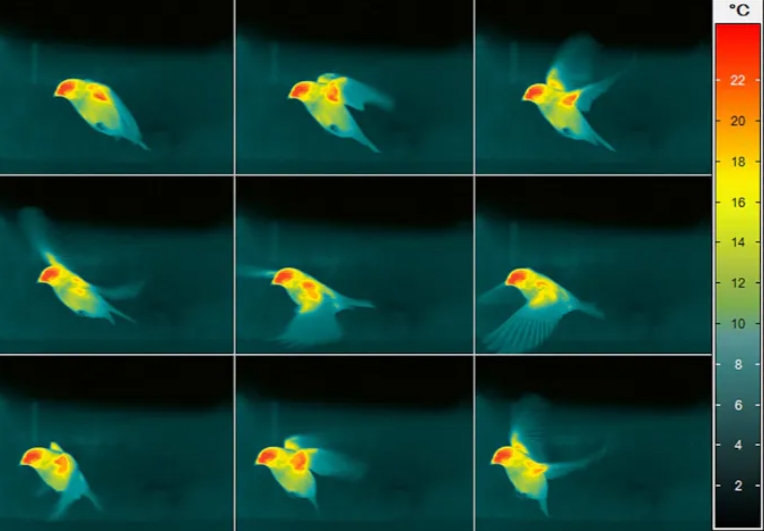

采用可溯源至德国联邦物理技术研究院(PTB)的标准进行温度标定。特别开发的多特征线算法,根据热像仪本身热行为和环温变化进行自动温度补偿,提升重复精度。积分时间、成像窗口的大小和位置及成像速率可通过软件灵活设定,从而实现在很短时间对高速运动或瞬态变化过程有效记录、精准测量和清晰成像。

高度集成的MIO接口确保了快速触发过程的精度和可重复性。既可以配置多种数字输入输出方式来控制热像仪,也可以生成数字信号控制外部设备。具备预触发、后触发、再触发等方式,实现精确的同步数据采集。两个数字通道的数据流可以与触发输入同步记录。此外,IRIG-B时间戳信息可与红外图像数据直接保存。



新的Multi-IT(多重积分)测量模式更加快速灵活。用户可自行选定多条单独的积分时间固定的标定曲线集合为一条,以满足对温度跨度大和动态范围宽的目标进行测量。

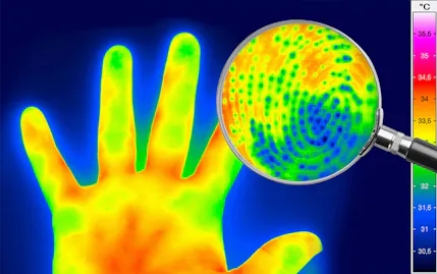

通过选装“MicroScanning”光机微扫式高分辨率成像组件,在全幅成像速率下连续生成和传输分辨率高达1280x1024像素的高清红外热图。

高带宽万兆以太网(10GigE)接口和光纤的应用,让巨量红外热图数据得以极低延迟、高速和无损的远距离传输 至计算机。

光路热隔离设计周全有效,能够消除本机热辐射对光路的干扰,确保测温精准和稳定。



可预装2个5孔位的光谱滤镜电动转轮,可手动转换或自动转换孔位实现多达25种组态。通过嵌入不同种类的光学滤镜或保护窗口,用于玻璃、薄膜、火焰、激光、气体等特殊目标物体精确测温、选光谱成像。内置电动快门可以进行实时非均匀性修正(NUC),有效消除探测器噪声,提升成像质量,确保长时间精确测温。

红外镜头经过严格优化设计,与ImageIR8355良好匹配。具有高透过率,低反射和低衰减特性,为获取高质量红外图像提供基本保证。提供像元解析度达1.9μm的显微镜头到 200mm望远镜头,满足对不同目标尺寸和测量距离的应用要求。可选电动调焦,具备 全视场或选定区域自动对焦、定距对焦、步进对焦模式,通过软件IRBIS 3即可轻松快速进行调节。



通过选配高质量的显微镜头和光学稳定台架,ImageIR8355可升级为像元解析度最高为1.9微米的显微热成像系统。亦可通过选配不同的控制单元和热激励源升级为主动激励式 红外无损探伤系统。

IRBIS 3.1系列 热像仪操控和红外热图测量分析软件 IRBIS 3.1界面友好、功能丰富且易于使用, 深受广大用户好评。

ImageIR系列随机标配IRBIS 3.1professional专家版软件,支持在线操控、对红外热图数据在线和离线分析、图像采集、浏览、管理以及报告生成。为分析静态或动态的红外热图提供灵活、多样化的 支持,为热像仪的应用提供了更多可行性。



性能参数表



产品型号

ImageIR 8355

探测器类型

碲镉汞(MCT)

光谱范围

3.7~4.8(μm)

探测器规格

(640 x 512) 像素

MicroScanning

精密光机微扫组件

可选,实时生成(1280x1024) 像素高清红外热图

热灵敏度(NETD)

≤ 20mK@30ºC

冷却方式

长寿命低功耗斯特林循环制冷器

标准测温量程

(-10~+1200)ºC

可选量程扩展

低温至-40ºC;高温至3000ºC

测量精度

±2ºC或±2%

动态范围

14bit,16bit 可选

满帧

232Hz

151Hz

半帧

828Hz

540Hz

1/4帧

2300Hz

1520Hz

行模式

3725Hz

2807Hz

子窗口模式

自定义成像窗口大小和位置

非均质化校正

外部手动校正;或选配内置式实时电动快门

积分时间(µs)

0.6~20,000

电动光谱滤镜转轮

可内置2个4孔或5孔位转轮,实现多达25种组态,适用于精确测温和对特定光谱成像 孔位选择方式包括手动转换和自动转换

对焦方式

手动或选软件操控电动对焦,具全区域自动、多区域自动、指定距离等方式

I/O接口

集成化4通道,包括 2路数字输入,2路数字、 模拟输出

操控和传输接口

高速10GigE, GigE, HDMI, CamLink, 双CamLink (视具体型号和需求而定)

IRIG-B时间戳

集成到红外数据中,20ns精度

电源/功耗

(110-230)VAC、 50Hz输入 、 24VDC输出,稳态条件下约30W

外壳材质

坚固、耐用轻质合金

防护等级

IP54 IEC529 , IP 67 可选

存储/操作温湿度

-40~+70ºC 、-20~+50ºC, 10-95% 无冷凝

尺寸 / 重量

约250 x 120 x 160mm (LxWxH)、约3.3 kg,不包括镜头

固定安装

UNC 1/4” 和 3/8” 标准相机螺纹,2xM5

子窗口模式

自定义成像窗口大小和位置
