Thermal Rotate Check高速旋转部件热特性红外检测系统（TRC）

随着各领域对易损部件的质量和使用寿命要求日益提高，这就需要对相关总成和部件进行深入检测。针对制动器、离合器、轮胎、砂轮、钻头、锯片、发电机涡轮叶片等高速旋转部件的测试需求，英福泰克（InfraTec）研发了基于热成像技术的测试台解决方案Thermal Rotate Check（TRC）。该系统可高效率的同步测量、记录和分析在高转速和不同压力条件下旋转部件正面和两侧的热特性。TRC具有自动触发启动、实时动态红外热图可视、现场即时分析相关数据、连续数据采集和存档等功能。

TRC系统特点

- 双侧同步原始数据采集

- 自动热点检测

- 记录机器参数（如接触压力、转速等）

- 统计数据处理

- 采集参数可调整并保存

- 当温度超过临界阈值时，自动触发报警

IRBIS 3 rotate软件

- 以3D形式呈现温度分布

- 显示温度随时间变化情况

旋转物体自动化测试台的优势

- 非接触式在线采集热状态数据

- 自动检测测试设备上的热异常现象

- 一次性可视化所有热活性区域

- 灵活的系统参数设置，可适配不同测试场景

- 借助IRBIS 3专业软件实现专业的数据处理与分析，功能包括：3D呈现、视频/图像/数据导出、基于WORD的报告生成器、发射率与透射率校正、温度-时间曲线图、差分图像分析

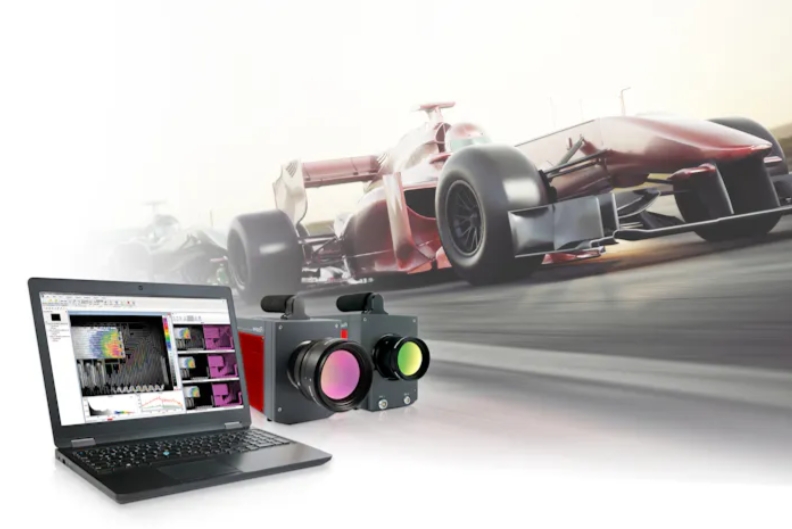

系统结构

- 高帧频制冷型红外热像仪，配备工业级防护外壳，并针对特定应用做特别校准

- 通过安装有专用IRBIS 3 rotate软件的电脑，进行参数设置、管理、显示、评估及回放

- 过程信号接口（含触发输入、报警及测量值输出功能）
